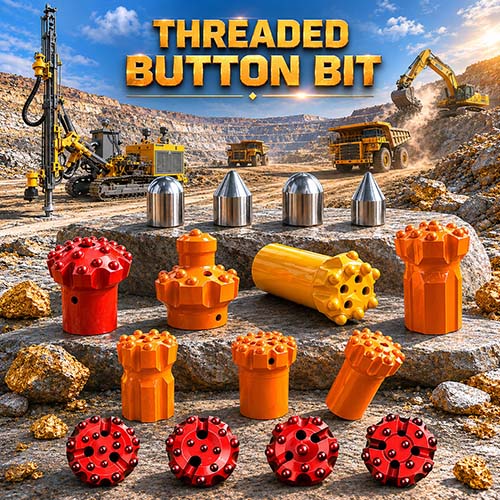

Podroben uvod v navojni gumbni nastavek

Navojni gumbasti sveder je sveder, nameščen na sprednjem delu palice za vrtanje v skalo in povezan s palico prek navojnega vmesnika. Opremljen je z gumbastimi konicami iz volframovega karbida, vstavljenimi v telo svedra, ki se uporabljajo za učinkovito drobljenje in vrtanje skozi skalo.

1. Navojna povezava
2. Telo svedra, izdelano iz visokotrdnega legiranega jekla 45CrNiMoVa, ki je sposobno prenesti udarne in torzijske obremenitve.
3. Gumbki iz volframovega karbida, ki so osrednji rezalni elementi gumbastega svedra. Izdelani so iz visokotrdnega cementiranega karbida YK05 in delujejo neposredno na površino kamnine, da z visokofrekvenčnimi udarnimi in rotacijskimi silami dosežejo učinkovito drobljenje kamnine.
4. Izpiralne luknje, ki se uporabljajo za odvajanje skalnih izkopov s stisnjenim zrakom ali izpiranjem z vodo.

Beentools ponuja naslednje specifikacije navojev za navojne gumbaste svedre:

1. Navojni gumbasti sveder R28
2. R32 navojni gumbasti sveder
3. Navojni gumbasti sveder R35
4. Svedro z navojem R38
5. Navojni gumbni sveder T35
6. Svedro z navojem T38
7. T45 navojni gumbasti sveder
8. T51 navojni gumbasti nastavek
9. ST58 navojni gumbasti sveder
10. Svedro z navojem ST68

45CrNiMoVa je nizko legirano jeklo z izjemno visoko trdnostjo, ki je bilo neodvisno razvito na Kitajskem in proizvedeno v skladu s standardom GB/T 3077-1988. Je podobno jeklu D6AC v Združenih državah Amerike.

Njegova kemijska sestava (masni delež) je:

• Ogljik (C): 0,42–0,49 %
• Silicij (Si): 0,17–0,37 %
• Mangan (Mn): 0,50–0,80 %
• Krom (Cr): 0,80–1,10 %
• nikelj (Ni): 1,30–1,80 %
• Molibden (Mo): 0,20–0,30 %
• Vanadij (V): 0,10–0,20 %
• Fosfor (P): ≤0,025 %
• Žveplo (S): ≤0,025 %
• Baker (Cu): ≤0,25 %
• Preostanek je železo (Fe) in neizogibne nečistote

Ta material ponuja visok izkoristek, izjemno visoko trdnost, dobro žilavost, visokotemperaturno trdnost in odsotnost krhkosti pri kaljenju.

Telo navojnega gumbastega svedra je izdelano s postopkom kovanja, ki izboljša odpornost proti utrujenosti in udarcem, kar mu omogoča, da prenese neprekinjene udarne obremenitve.

Uporablja se tudi 21-urni postopek karburiranja. Globina karburiranega sloja lahko doseže 2 mm, trdota površine pa 50 HRC, kar pomaga podaljšati življenjsko dobo.

YK05 je vrsta volframovega karbida. Njegovi glavni kemijski elementi so volfram, kobalt in ogljik.

• Volfram je ključni element, ki izboljša trdoto in odpornost proti obrabi.
• Kobalt deluje kot vezivo in povečuje žilavost.
• Ogljik je prisoten v obliki karbidov in pomaga povečati trdoto.

YK05 ima izjemno visoko trdoto, s trdoto po Vickersu 1600–1800 HV, ter ponuja visoko trdnost, odlično odpornost proti obrabi in koroziji. Zaradi teh lastnosti je volframov karbid YK05 zelo primeren za orodja za vrtanje gumbov.

Navojni gumbasti svedri, ki jih dobavlja Beentools, uporabljajo vročo montažo in vgradnjo gumbov z bakrenimi podložkami. Ta postopek preprečuje tveganje za razpoke, povezano s hladnim stiskanjem. Bakreni vmesnik pomaga odvajanju toplote in zagotavlja vgradnjo gumbov brez vrzeli.

Navojni gumbasti svedri so obdelani s kroglicami in protikorozijsko pasivacijo.

Merilni gumb, imenovan tudi obodni gumb, je gumb, ki se nahaja na najbolj zunanjem obroču svedra in je odgovoren za ohranjanje premera izvrtine.

Kot merilnega gumba se nanaša na kot med zunanjimi merilnimi gumbi in osrednjo osjo svedra.

Ta kot vpliva na:

• način, kako se merilni gumbi dotikajo stene luknje,
• stopnjo obrabe merilnih gumbov,
• zmožnost svedra, da popravi steno vrtine,
• in ravnost izvrtane luknje.

Če je kot merilnih gumbov premajhen, se gumbi lažje potopijo navznoter, kar povzroči slabšo sposobnost popravljanja in slabšo ravnost luknje. Če je kot prevelik, merilni gumbi nosijo večjo obremenitev in se hitreje obrabljajo, čeprav lahko steno luknje popravljajo učinkoviteje.

Beentools ponuja merilne gumbe z naklonom 30 stopinj, 35 stopinj in 40 stopinj.

• 30 stopinj je primerno za vrtanje v trdih kamninah, z manjšo korekcijsko sposobnostjo, a počasnejšo obrabo.
• 35 stopinj je najpogosteje uporabljena srednja vrednost, ki ponuja uravnoteženo splošno zmogljivost.
• 40 stopinj je primerno za mehkejšo skalo ali aplikacije, ki zahtevajo močnejšo korekcijsko sposobnost, vendar je obraba relativno hitrejša.

V večini delovnih pogojev je 35 stopinj najpogosteje uporabljena in uravnotežena možnost. Za ultra trde formacije se lahko izbere 30 stopinj. Če je potrebna močnejša korekcija, se lahko upošteva 40 stopinj.

Sredinski gumb je gumb, ki se nahaja v samem središču površine svedra. Med vrtanjem deluje na osrednji del površine kamnine.

1. Konkavna Med vrtanjem v skalo se merilni gumbi najprej dotaknejo skale in vanjo prodrejo. To svedraju pomaga hitro vzpostaviti središčno točko na obroču, se samodejno poravnati z osjo luknje in lažje ostati v središču. Pomaga zmanjšati odstopanje ter izboljša ravnost luknje in natančnost vrtanja. Primerna je za aplikacije, ki zahtevajo visoko ravnost luknje, kot sta vrtanje eksplozivnih lukenj in izkopavanje predorov.
2. Konveksna (kupolasta) Na začetku vrtanja se najprej dotaknejo skale osrednji gumbi, nato pa se vključijo ostali gumbi. Ta zasnova lahko hitreje razbije in odstrani jedro skale, zaradi česar je primerna za aplikacije, ki zahtevajo visoko produktivnost ali hitro razbijanje jedra, kot so visokohitrostna izkopavanja.
3. Ploščat Vsi gumbi so razporejeni na isti višini v isti ravnini in enakomerno porazdeljeni. Zunanje sile in udarne obremenitve so enakomerneje porazdeljene po površini svedra, kar zmanjša tveganje lokalizirane poškodbe, razpok ali prezgodnje okvare. To omogoča, da vsak gumb med vrtanjem nosi bolj podobno obremenitev, kar izboljša življenjsko dobo in stabilnost svedra. Primeren je za zelo abrazivne formacije z visoko vsebnostjo silicijevega dioksida, kot sta kvarcit in kremen.
4. Vdolbina v sredini Ta zasnova ima vdolbino v sredini na površini svedra. Pomaga svedru ohraniti predvideno pot vrtanja, zmanjšati odstopanje ter izboljšati ravnost in stabilnost vrtine. Običajno se uporablja za globoke sidrne in armirne luknje v geotehničnih in rudarskih aplikacijah.

1. Sferični gumb Vrh je zaobljen v obliki kupole. Je debel, močan, trpežen in zelo odporen proti udarcem in obrabi. Čeprav je hitrost vrtanja nekoliko počasnejša, so sferični gumbi zelo odporni proti lomljenju in so zelo primerni za zelo trde kamnite formacije ali okolja z visokim udarnim vplivom.
2. Balistični gumb Ta gumb ima ostro, aerodinamično obliko vrha. Omogoča višjo hitrost vrtanja in globlje prodiranje v skalo, pri čemer je učinkovitost običajno za 10 % do 20 % višja kot pri sferičnih gumbih. Primeren je za mehko do srednje trdo skalo in projekte, ki zahtevajo hitrejše prodiranje.
3. Parabolični gumb To je uravnotežena hibridna oblika med sferičnimi in balističnimi gumbi. Združuje visoko hitrost prodiranja balističnih gumbov z daljšo življenjsko dobo sferičnih gumbov. Je priljubljena vsestranska izbira za neodvisna delovišča in ponuja odlično stroškovno učinkovitost.
4. Konični gumb Ta gumb ima konični vrh in je primeren le za mehko skalo. Lahko koncentrira silo in doseže zelo visoko hitrost vrtanja. Tipične uporabe vključujejo mehko kredo, glino in zemeljske formacije.

Navojni sveder z gumbom Retrac je navojni sveder z gumbom z zasnovo krila Retrac. »Retrac« se nanaša na poseben profil krila z umaknjeno, zoženo ali olajšano zunanjo obliko, pogosto z utori ali rebri, nekoliko podobno zasnovi »pasu« ali »reže«.

Ta oblika pomaga preprečiti, da bi se sveder zataknil v kompleksnih formacijah, prelomnih conah, mehki zemlji ali propadajočih luknjah. Izboljša izvlekanje svedra in poveča učinkovitost na delovišču. Običajno se uporablja v rudarstvu, pri sidranju kamnin, gradnji predorov in drugih uporabah, ki vključujejo razpokane cone, prelomno zemljo in nestabilne formacije.

Rezilni gumbni sveder je gumbni sveder, posebej zasnovan za povečanje luknje. Njegova glavna funkcija je povečanje obstoječe pilotne luknje na ciljni premer. Široko se uporablja v rudarstvu, ojačevanju kamnin, gradnji predorov in drugih inženirskih aplikacijah, kjer je potrebno razširjanje.

»Rezkanje« pomeni povečanje že izvrtane luknje. V kamniti in rudarski industriji se običajno najprej izvrta manjša pilotna luknja, nato pa se z rezalnim svedrom poveča do končnega projektnega premera.

Svedro za razširjanje je običajno večje, z več vrstami ojačanih gumbov, razporejenih po površini in zunanjem robu. Ima močno nosilnost ter odlično odpornost proti udarcem in obrabi. Običajno se uporablja skupaj s pilotnim svedrom, ki usmerja smer vrtanja, medtem ko svedro za razširjanje razširi luknjo.

1. Pilotni razširjevalni gumbasti sveder Ta izvedba ima spredaj pilotni del in za njim telo za razširjanje z več vrstami gumbov, kar združuje vodenje in razširjanje v eno operacijo. Omogoča boljši nadzor smeri in zmanjša odstopanje pri vrtanju dolgih lukenj ter se pogosto uporablja pri visoko natančnih in visoko učinkovitih aplikacijah razširjanja.
2. Gumbasti sveder za razširjanje z kupolo To je sveder za razširjanje s kupolasto izbočeno površino in gumbi iz volframovega karbida, vstavljenimi na površino. Posebej je zasnovan za razširjanje v trdih kamninah ali kompleksnih formacijah ter ponuja visoko odpornost proti obrabi, dolgo življenjsko dobo in visoko učinkovitost razširjanja.

Beentools podpira lasersko označevanje na vseh telesih navojnih gumbnih svedrov. Označba je odporna proti obrabi in ostane jasno vidna tudi ob koncu življenjske dobe svedra. Poleg tega lahko Beentools zagotovi serijske številke za sledljivost izdelkov.
