Enolistni rotacijski oljni tesnilni obroč tipa VC, na voljo v različnih materialih

Tesnila tipa VC imajo enojno ustno obliko, zaradi česar so ekonomična in učinkovita v nekaterih aplikacijah. Gumirani zunanji del, popolnoma zaprt notranji del, enojna glavna ustna oblika, tip brez vzmeti je rotacijsko tesnilo. Glede na medij, tlak in temperaturo se uporabljajo različni materiali. Običajni materiali vključujejo skeletno tesnilo tipa NBR VC, skeletno tesnilo tipa Viton VC, skeletno tesnilo tipa Silicone Rubber VC in tako naprej.

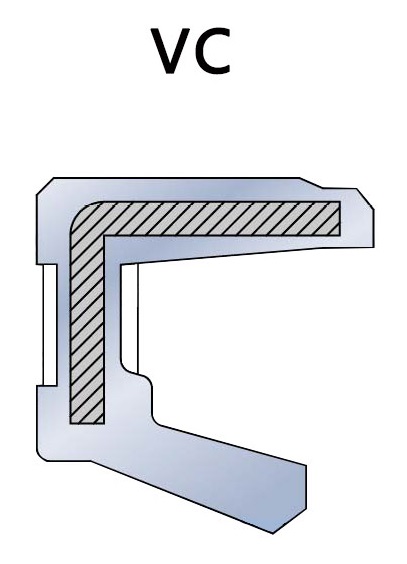

1. Struktura in sestava

• Tesnilni rob:iz elastičnega materiala, kot so guma, Viton itd. Tesnilni rob je v neposrednem stiku z rotacijskim gredom ali drugimi gibljivimi deli, da se doseže tesnilni učinek pri delovanju oljnega tesnila. Enokrilna zasnova pomeni, da ima oljno tesnilo le en tesnilni rob.
• Okostje:Okostje zagotavlja strukturno podporo za oljno tesnilo, kar povečuje njegovo mehansko trdnost in stabilnost. Okostje pomaga tesnilu ohraniti obliko in preprečuje deformacijo.
• Oblika:Oblika oljnih tesnil tipa VC lahko vključuje dodatne lastnosti, kot so zaščita pred prahom ali posebne oblike tesnilnih robov, ki izboljšujejo tesnilno učinkovitost. Posebne oblike se razlikujejo glede na zahteve uporabe.

2. Značilnosti

• Oblika z enim robom:Z enojnim ustjem je struktura oljnega tesnila relativno preprosta in primerna za aplikacije, kjer zahteve glede tesnjenja niso posebej visoke. Čeprav enojno ustje ni tako celovito kot dvojno ustje oljnega tesnila v smislu tesnjenja, je njegova cena nižja in vzdrževanje preprosto.
• Učinkovitost tesnjenja:Enolistna izvedba združuje ustrezne materiale in proizvodne procese, da zagotovi dobro tesnjenje za aplikacije z nizkim do srednjim tlakom.
• Zaščita pred prahom:Nekatere zasnove tesnil tipa VC vključujejo dodatno zaščito pred prahom, ki preprečuje vstop umazanije in delcev v tesnilni prostor, s čimer podaljšuje življenjsko dobo tesnila.

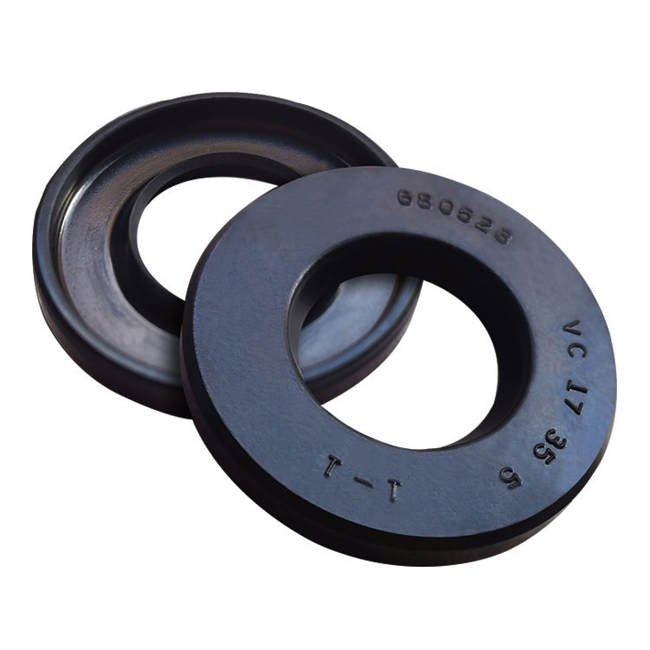

Enolistni rotacijski oljni tesnilni tip VC
