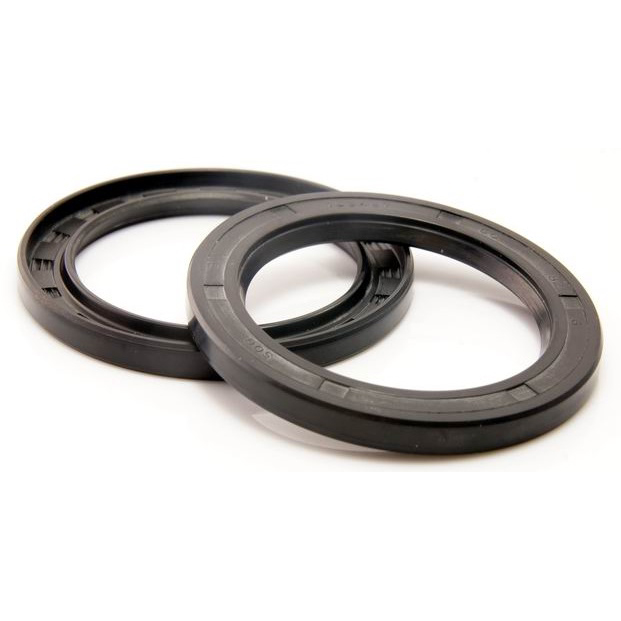

TC tip simmerring olje

TC tip simmerring oljni tesnilni obroč z dvojnim robom za motorje in visoke temperature

Skeletno oljno tesnilo tipa TC je pogosto uporabljen tesnilni element, ki se široko uporablja v različnih mehanskih napravah za preprečevanje vstopanja ali izstopanja maziva, tekočine ali prahu iz naprave. Običajno se uporablja za tesnjenje med vrtečim se gredom in nepremičnim ohišjem. V nadaljevanju je podrobna predstavitev skeletnega oljnega tesnila tipa TC:

Pišite nam
Opis

TC tip okostnega oljnega tesnila, obodna guma, notranji polni paket, dvojno ustno oljno tesnilo z vzmetjo znotraj, znano tudi kot ustni tesnilni obroč. Je eden od običajnih standardnih modelov okostnega oljnega tesnila, znanega tudi kot ustno tesnilo, standardni deli oljnega tesnila. Spada med rotacijska oljna tesnila, ki se uporabljajo za tesnjenje v olju in prašnih okoljih, pri čemer prenesejo tlak do 0,03 MPa (0,3 kgf/m2) in se široko uporablja. Glede na različno uporabo medijev, tlaka in temperature izberite različen material. Pogosti materiali vključujejo: butilno gumo skeletno oljno tesnilo, fluorovo gumo skeletno oljno tesnilo, silikonsko skeletno oljno tesnilo in tako naprej.

  1. Značilnosti:

    • Visoka tesnilna zmogljivost: oljna tesnila tipa TC so zasnovana tako, da zagotavljajo odlično tesnjenje in preprečujejo uhajanje olja ali drugih tekočin.
    • Visoka odpornost proti obrabi: stična površina oljnega tesnila s skeletom je običajno izdelana iz materiala, odpornega proti obrabi, ki ima dobro odpornost proti obrabi.
    • Visoka odpornost proti temperaturi: lahko deluje normalno v pogojih višjih temperatur, primerno za okolje z visokimi temperaturami.
    • Dobra odpornost proti prahu: učinkovito preprečuje vstop zunanjega prahu in delcev v notranjost opreme.
    • Kemijska odpornost: glede na različne materiale so nekateri oljni tesnili tipa TC odporni tudi proti eroziji določenih kemikalij.
  2. Struktura oljnega tesnila tipa TC vključuje predvsem naslednje dele:

    • Okostje: uporablja se za zagotavljanje nosilne sile in sposobnosti ohranjanja oblike oljnega tesnila.
    • Tesnilni rob: v glavnem je v stiku s površino gredi in zagotavlja tesnilni učinek, običajno je izdelan iz elastičnega materiala, kot sta Viton in neopren. Zasnova tesnilnega roba zagotavlja dobro tesnjenje.
    • Prašna ustnica: nekateri oljni tesnili tipa TC so opremljeni z dodatno prašno ustnico, ki dodatno preprečuje vstop prahu in delcev v tesnilni prostor.
    • Vzmet: Na notranji strani tesnilne ustnice je običajno nameščena majhna vzmet, ki ohranja pritisk med tesnilno ustnico in gredjo, s čimer zagotavlja tesnjenje.
  3. Načelo delovanja oljnega tesnila tipa TC temelji na naslednjih točkah:

    • Tlak tesnilnega roba: Tesnilni rob tvori tesnilno površino na površini vrtečega se greda in preprečuje uhajanje tekočine ali plina zaradi trenja. Funkcija vzmeti je ohranjanje kontaktnega pritiska med tesnilnim robom in gredom, da se zagotovi tesnilni učinek.
    • Okostna podpora: Okostje zagotavlja strukturno podporo, ki omogoča, da tesnilni rob ostane v pravilnem položaju in ohrani stabilnost oblike.
    • Prašna zaščita: Prašna zaščita preprečuje vstop zunanjih delcev v tesnilni prostor, s čimer podaljšuje življenjsko dobo oljnega tesnila.

Lastnosti materiala in uporaba

Oljna tesnila tipa skelet – TC Butilna gumijasta oljna tesnila:Značilna je izjemno dobra odpornost proti bencinu in alifatskim ogljikovodikovim oljem, ki je druga najboljša po polisulfidni gumi, akrilatu in fluoroelastomeru ter boljša od drugih gum za splošno rabo. Toplotna odpornost je dobra, zrakotesnost, odpornost proti obrabi in vodoodpornost so boljše, vezalna sila pa je močna. Pomanjkljivosti so slaba odpornost proti mrazu in ozonu, nizka trdnost in elastičnost, slaba odpornost proti kislinam, slaba električna izolacija in slaba odpornost proti polarnih topilom. Temperaturno območje: približno od -25 °C do +100 °C. Uporabljajo se predvsem pri proizvodnji različnih izdelkov, odpornih proti olju, kot so cevi, tesnilni izdelki itd.

Oljna tesnila tipa skelet-TC fluoroelastomerna oljna tesnila:Visokotemperaturno oljno tesnilo, ki se odlikuje po visoki temperaturni odpornosti; fluoroelastomerno oljno tesnilo z odpornostjo proti kislinam in alkalijam, odpornostjo proti olju, olju odporna guma je lahko odporna tudi proti visokim temperaturam v oljnem tesnilu; električna izolacija, mehanske lastnosti, kemična odpornost, odpornost proti ozonu, odpornost proti staranju zaradi atmosferskih vplivov so odlične. Uporaba v temperaturnem območju: od -25 °C do +250 °C. Slabosti so slaba obdelovalnost, slaba odpornost proti mrazu, visoka cena, nizka elastičnost in prepustnost. Uporablja se predvsem v obrambni industriji za proizvodnjo letal, raket na vakuumsko odpornih, visokotemperaturnih, kemično odpornih tesnilnih materialih, ceveh ali drugih delih ter v avtomobilski industriji.

Silikonska oljna tesnila tipa Skeleton-TC:Odporen na visoke in nizke temperature, odlična električna izolacija, visoka stabilnost proti toplotni oksidaciji in ozonu, ima pa tudi lastnosti odpornosti proti olju, topilom, kemikalijam itd., kar omogoča uporabo silikonske gume v različnih oljnih medijih, kislih medijih, kemijskih topilih. Slabosti so: manjša mehanska trdnost, odpornost proti olju, odpornost proti topilom in slaba odpornost proti kislinam in alkalijam, težje vulkaniziranje, višje cene. Uporabni temperaturni razpon: od -55 °C do +225 °C. Zaradi posebnih lastnosti silikonskega gumijastega tesnila se široko uporablja za tesnjenje v letalstvu, instrumentih, elektronskih in električnih napravah, navigaciji, metalurgiji, strojih, avtomobilih, medicini in zdravstvu ter drugih področjih.

Tehnični parametri
Št. Številka artikla Dimenzije (mm)
ID*OD*H		 Št. Številka artikla dimenzija (mm)
ID*OD*H		 Š Številka artikla dimenzija (mm)
ID*OD*H		 Š Številka artikla dimenzija (mm)
ID*OD*H
1 686297 0,625*1,125*0,245 225 680076 28*45*8 447 680685 45*85*10 669 686167 80*115*12
2 680644 1,125*1,615*0,275 226 680107 28*40*7 448 686174 45*80*12 670 686314 80*100*10
3 680639 1,19*1,759*0,25 227 680074 28*48*8 449 686139 45*90*10 671 686425 80*95*8
4 680323 3,74*4,375*0,472 228 680049 28*52*7 450 686154 45*70*12 672 686526 80*125*10
5 686120 5*15*5 229 681156 28*40*7 451 686275 45*62*7 673 686681 80*115*10
6 686386 5*15*6 230 680195 28*52*10 452 686291 45*62*10 674 686714 80*110*12
7 680637 6*16*7 231 680013 28*47*10 453 686376 45*65*7 675 686736 80*120*12
8 686429 6*16*5 232 686405 28*50*8 454 686552 45*70*8 676 686739 80*125*12
9 686121 7*18*7 233 686628 28*45*7 455 686553 45*75*12 677 686792 80*100*8
10 680382 8*16*7 234 686650 28*47*7 456 686542 45*60*12 678 686833 80*140*13
11 680178 8*16*5/5,5 235 686674 28*35*5 457 686565 45*58*8 679 686816 80*105*13
12 680238 8*22*7 236 686752 28*40*8 458 686589 45*68*10 680 686834 80*105*10
13 680652 8*18*5 237 686754 28*40*9 459 686590 45*68*8 681 686853 80*110*13
14 680653 8*22*6 238 688091 28*38*8 460 686591 45*75*10 682 688026 80*110*8
15 686170 8*20*5 239 680111 30*50*7 461 686592 45*80*8 683 688032 80*90*8
16 686509 8*15*5 240 680079 30*42*8 462 686593 45*85*8 684 681780 85*105*10
17 680633 10*19*4 241 680077 30*62*7 463 686611 45*55*8 685 680445 85*115*12
18 680638 10*22*7 242 680409 30*50*10 464 686708 45*60*7 686 680002 85*105*12
19 686241 10*18*5 243 681805 30*42*8 465 686770 45*75*8 687 680042 85*120*12
20 686253 10*20*7 244 680634 30*38*5 466 686776 45*85*12 688 680344 85*105*8
21 680506 10*22*8 245 680635 30*42*6 467 686800 45*100*10 689 680245 85*110*12
22 681161 10*18*6 246 688231 30*40*7 468 686943 45*68*9 690 686346 85*110*8
23 680688 10*16*4 247 680799 30*55*7 469 680664 47*65*8 691 686517 85*110*13
24 680679 10*18*4 248 680365 30*47*7 470 682255 48*65*9 692 686519 85*110*10
25 686247 10*30*12 249 680551 30*55*10 471 680015 48*62*9 693 686740 85*150*12
26 686256 10*30*7 25 681825 30*44*7 472 686484 48*72*8 694 686790 85*100*12
27 686272 10*25*7 251 680153 30*48*7 473 686594 48*70*12 695 686791 85*100*10
28 686278 10*17*7 252 680423 30*50*12 474 686629 48*62*12 696 686845 85*130*10
29 686286 10*18*5 253 681752 30*45*8 475 686733 48*72*12 697 686850 85*140*12
31 680582 10*20*5 254 681765 30*45*10 476 686805 48*62*7 698 686901 85*120*13
32 686501 10*22*5 255 680684 30*62*12 477 686806 48*62*10 699 688017 85*130*12
33 686660 10*24*4 256 680711 30*42*7 478 686810 48*65*10 700 682086 90*110*12
34 686672 10*19*5 257 686222 30*52*8 479 688012 48*68*10 701 680212 90*120*12
35 686819 10*20*6 258 686327 30*47*10 480 680051 50*80*12 702 686337 90*115*12
36 688027 10*23*7 259 686131 30*55*12 481 680034 50*70*10 703 686377 90*110*10
37 680507 12*25*10 260 686268 30*52*7 482 681148 50*70*12 704 686499 90*105*10
38 680586 12*24*7 261 686290 30*50*8 483 680435 50*62*7 705 686738 90*125*12
39 680038 12*22*7 262 686482 30*72*8 484 680519 50*65*8 706 686835 90*110*8
40 680640 12*28*10 263 686516 30*55*8 485 681994 50*68*8 707 686839 90*115*10
41 680312 12*28*7 264 686532 30*40*10 486 680043 50*65*10 708 686856 90*115*13
42 680678 12*22*6 265 686543 30*62*10 487 680700 50*90*10 709 686858 90*120*13
43 680680 12*24*4,5 266 686574 30*45*12 488 680237 50*58*4 710 688005 90*130*10
44 680167 12*25*5 267 686575 30*52*10 489 680234 50*72*8 711 688077 90*130*12
45 686128 12*25*7 268 686576 30*56*10 490 680056 50*72*12 712 680066 95*125*44908
46 686214 12*32*10 269 686722 30*40*8 491 680674 50*62*5 713 680282 95*134*12
47 686185 12*18*5 270 686723 30*48*10 492 682141 50*70*8 714 680242 95*125*12
48 686316 12*20*5 271 686769 30*72*10 493 686114 50*85*12 715 681510 95*120*12
49 686464 12*22*5 272 686771 30*75*10 494 686140 50*75*12 716 688461 95*115*12
50 686513 12*37*7 273 686804 30*60*10 495 686554 50*72*10 717 686146 95*130*12
51 686529 12*40*7 274 686808 30*62*8 496 686555 50*75*8 718 686820 95*170*13
52 688610 12*32*7 275 686812 30*65*10 497 686595 50*68*10 719 686841 95*120*10
53 686654 12*30*6 276 686826 30*50*11 498 686596 50*75*10 720 686849 95*140*13
54 686907 12*21*7 277 681798 31*41*10 499 686597 50*80*10 721 686857 95*120*13
55 688056 12*35*7 278 686938 31*40*6 500 686598 50*90*12 722 686860 95*130*13
56 680655 13*22*6 279 680080 32*48*8 501 686637 50*58*4 723 686865 95*145*13
57 686358 13*25*6 280 680590 32*44*8 502 686704 50*80*8 724 686883 95*160*15
58 686909 13*28*7 281 680625 32*62*8 503 686765 50*72*7 725 686924 95*170*12
59 686124 14*24*5 282 680294 32*47*8 504 686775 50*85*10 726 680114 100*120*12
60 686302 14*28*6 283 680436 32*52*8 505 686785 50*90*8 727 680627 100*125*12
61 686762 14*24*7 284 680295 32*47*7 506 686799 50*100*10 728 681656 100*120*7,5
62 686923 14*20*4 285 686404 32*45*10 507 680616 52*70*8 729 682175 100*130*12
63 688051 14*25*7 286 686544 32*50*10 508 680614 52*72*8 730 686212 100*140*13
64 680139 15*25*5 287 686545 32*52*12 509 680665 52*68*7 731 686705 100*125*10
65 682045 15*30*5 288 686577 32*52*7 510 686141 52*72*12 732 686706 100*140*14
6 681801 15*24*7 289 686626 32*45*7 511 686483 52*68*8 733 686712 100*140*12
67 680006 15*24*7 29 686724 32*45*8 512 686556 52*75*12 734 686730 100*150*12
68 680947 15*28*7 291 686725 32*56*10 513 686599 52*72*10 735 686843 100*120*10
69 680292 15*26*7 292 686811 32*65*10 514 686600 52*75*10 736 686844 100*125*13
70 680645 15*30*10 293 686823 32*55*7 515 686601 52*85*10 737 686862 100*130*13
71 682131 15*24*5 294 686898 32*50*8 516 686624 52*80*8 738 686925 100*160*14
72 680570 15*30*7 295 688036 32*55*8 517 686625 52*80*10 739 686953 100*135*14
73 686228 15*28*4 296 680524 33*47*7 518 686719 52*75*8 740 688015 100*135*12
74 686257 15*25*6 297 681803 34*48*7 519 686720 52*82*8 741 688021 100*130*10
75 686259 15*32*6 298 686439 34*46*8 520 686798 52*100*10 742 680024 105*130*12
76 688043 15*35*7 299 680035 35*62*12 521 680031 55*80*12 743 680073 105*125*12
77 686258 15*25*7 30 680020 35*65*12 522 681863 55*82*12 744 680467 105*125*10
78 686306 15*28*5 301 680413 35*55*8 523 680437 55*80*10 745 682999 105*140*12
79 686418 15*28*6 302 680433 35*52*10 524 680438 55*78*12 746 686319 105*140*14
80 686422 15*32*7 303 680434 35*50*10 525 680293 55*72*8 747 686653 105*135*14
81 686910 15*42*10 304 680414 35*50*8 526 688236 55*80*8 748 686699 105*145*12
82 688004 15*21*5 305 681822 35*55*10 527 680129 55*70*10 749 686848 105*130*13
83 688092 15*24*4 306 681821 35*52*8 528 686169 55*70*12 750 680078 110*140*12
84 680162 16*30*7 307 681997 35*60*10 529 681936 55*85*12 751 680246 110*140*14
85 682359 16*35*7 308 680041 35*60*12 530 686137 55*72*12 752 681468 110*150*14
86 681931 16*22*4 309 680626 35*42*8 531 686157 55*75*10 753 686282 110*130*12
87 686218 16*26*7 310 680036 35*47*7 532 686332 55*75*8 754 686621 110*150*13
88 686355 16*30*6 311 680410 35*50*7 533 686300 55*68*8 755 686667 110*135*13
89 686381 16*28*6 312 686310 35*52*8 534 686469 55*65*8 756 686847 110*130*10
90 686502 16*32*7 313 680424 35*56*12 535 686497 55*85*12 757 686852 110*140*15
91 686568 16*28*7 314 680512 35*60*12 536 686524 55*70*8 758 686861 110*130*13
92 686655 16*24*6 315 680511 35*65*8 537 686557 55*85*10 759 686864 110*140*13
93 68666 16*24*4 316 680893 35*72*8 538 686558 55*85*12 760 686870 110*150*12
94 686954 16*35*10 317 680814 35*80*8 539 686559 55*85*8 761 680441 115*140*14
95 688028 16*26*6 318 680662 35*56*10 540 686560 55*90*10 762 681932 115*140*12
96 680155 17*35*6 319 681993 35*62*8 541 686561 55*90*12 763 681932 115*140*12
97 680439 17*35*8 320 680714 35*58*12 542 686562 55*90*8 764 686863 115*140*13
98 681147 17*28*7 321 600676 35*45*7 543 686566 55*72*10 765 686867 115*145*14
99 680569 17*32*8 322 686329 35*52*7 544 686602 55*75*12 766 680310 118*140*15
100 680311 17*32*8 323 686397 35*45*8 545 686603 55*75*9 767 680064 120*160*15
101 680366 17*35*7 324 686511 35*72*10 546 686610 55*65*10 768 680315 120*150*12
102 681755 17*30*10 325 686520 35*50*9 547 686651 55*110*12 769 680243 120*150*14
103 680612 17*23*4 326 686523 35*72*7 548 686797 55*100*10 770 680050 120*160*12
104 680689 17*35*8 327 686539 35*60*8 549 686339 56*80*10 771 680598 120*160*14
105 686129 17*40*8 328 686328 35*62*7 550 686649 56*73*7 772 680669 120*150*10
106 680163 17*30*7 329 686546 35*47*10 551 686969 56*70*8 773 686246 120*140*12
107 686261 17*38*7 330 686547 35*62*10 552 686156 58*70*10 774 686515 120*140*13
108 686262 17*40*7 331 686548 35*65*10 553 686604 58*80*12 775 686620 120*170*12
109 686133 17*40*8 332 686549 35*60*7 554 686607 58*80*8 776 686866 120*145*12
110 686263 17*47*10 33 686578 35*65*7 555 680052 60*80*10 777 686869 120*150*15
111 686412 17*30*7 334 686579 35*68*8 556 680094 60*82*12 778 686873 120*160*13
112 686277 17*38*8 335 686580 35*70*10 557 680444 60*85*12 779 686882 120*180*15
113 686407 17*40*10 336 686581 35*72*12 558 680037 60*85*10 780 686940 120*150*14
114 686417 17*30*6 337 686680 35*58*10 559 680589 60*85*8 781 680063 125*150*14
115 686352 17*35*10 338 686707 35*55*12 560 680070 60*80*8 782 680045 125*150*12
116 686478 17*25*4 339 686726 35*46*7 561 680123 60*72*7 783 686232 125*160*15
117 686463 17*26*5 340 686727 35*68*12 562 680029 60*72*8 784 686320 125*155*14
118 686533 17*30*8 341 686728 35*70*12 563 680967 60*90*8 785 68686 125*150*15
119 680113 18*30*7 342 686734 35*70*8 564 680123 60*72*7 786 688052 125*150*10
120 686395 18*35*7 343 686779 35*62*12 565 680663 60*110*12 787 680427 130*160*15
121 686817 18*30*10 344 686897 35*47*8 566 688238 60*90*10 788 680065 130*160*12
122 686899 18*30*8 345 686944 35*80*11 567 681256 60*100*13 789 680138 130*150*10
123 688020 18*28*5 346 688007 35*80*12 568 681955 60*90*12 790 686238 130*170*12
124 680115 19*35*7 347 688060 35*52*8 569 686147 60*90*12 791 686220 130*160*10
125 686115 19*31,7*6,5 348 680548 35,4*52,5*7,8 570 686150 60*80*12 792 686530 130*150*14
126 686703 19*40*10 349 681824 38*58*11 571 686338 60*75*10 793 686635 130*160*14
127 686801 19*30*5 35 680314 38*52*8 572 686345 60*75*8 794 686741 130*150*12
128 686815 19*46*6 351 680712 38*62*8 573 686385 60*110*10 795 686814 130*160*8
129 680502 19,8*30*5 352 686336 38*55*8 574 686396 60*120*12 796 686872 130*160*13
130 680597 20*42*10 353 686535 38*50*8 575 686514 60*110*8 797 686880 130*170*15
131 682021 20*32*7 354 686702 38*58*12 576 686605 60*72*10 798 686886 130*200*15
132 682178 20*35*8 355 686716 38*55*7 577 686606 60*80*7 799 686617 132*146*7
133 680360 20*47*7 356 686717 38*62*10 578 686787 60*95*10 800 680023 135*160*15
134 680039 20*30*7 357 686729 38*62*7 579 686789 60*95*12 801 686821 135*165*15
135 680236 20*28*4 358 686757 38*58*8,5 580 686796 60*100*10 802 686871 135*160*12
136 681247 20*36*7 359 686973 38*52*7 581 688003 60*130*12 803 686874 135*165*14
137 680271 20*52*10 360 686988 38*58*8 582 688033 60*85*7 804 686878 135*170*15
138 680047 20*47*10 361 680033 40*52*8 583 686636 60,5*69*5 805 686879 135*170*12
139 680513 20*30*5 362 681785 40*55,5*4 584 686471 62*90*12 806 680025 140*170*15
140 681246 20*35*7 363 680313 40*62*8 585 686494 62*80*12 807 680137 140*160*12
141 681797 20*40*10 364 680306 40*65*10 586 686536 62*80*10 808 680075 140*180*15
142 686226 20*52*7 365 680359 40*62*12 587 686618 62*85*12 809 686239 140*180*12
143 686213 20*40*8 366 680068 40*55*8 588 686784 62*90*10 810 686271 140*170*14
144 686159 20*42*7 367 680358 40*55*12 589 686921 62*85*8 811 686609 140*175*16
145 688417 20*40*7 368 680705 40*50*8 590 686399 63*80*9 812 686622 140*185*12
146 686264 20*42*8 369 680048 40*60*10 591 680053 65*80*10 813 686876 140*170*13
147 686305 20*35*5 370 680185 40*70*12 592 680028 65*90*12 814 686877 140*170*12
148 686423 20*38*8 371 680154 40*62*10 593 680072 65*80*12 815 686881 140*175*15
149 686357 20*34*6,5 372 680046 40*55*10 594 680069 65*85*10 816 680239 145*175*14
150 686360 20*30*6 373 680059 40*65*12 595 680058 65*85*12 817 686414 145*180*13,5/8,5
151 686477 20*32*6 374 680759 40*52*7 596 680213 65*90*10 818 686688 145*175*15
152 686467 20*50*8 375 688001 40*55*7 597 680676 65*130*12 819 686700 145*170*15
153 686503 20*32*8 376 680658 40*60*12 598 680736 65*75*8 820 680408 150*180*18
154 686531 20*52*8 377 680642 40*52*7 599 686525 65*110*10 821 680656 150*190*15
155 686567 20*35*10 378 682998 40*72*12 600 686627 65*80*8 822 680429 150*180*15
156 686571 20*50*10 379 686171 40*60*8 601 686701 65*95*12 823 680442 150*180*16
157 686749 20*45*7 380 686173 40*85*10 602 686782 65*90*8 824 680044 150*180*14
158 686750 20*45*8 381 686138 40*90*12 603 686783 65*90*13 825 686409 150*172*12
159 686942 20*42*6 382 686250 40*90*10 604 686788 65*95*10 826 686608 150*180*12
160 686696 21*37*7 383 686164 40*80*10 605 686794 65*100*12 827 686623 150*200*16
161 686753 21*52*10 384 686285 40*75*12 606 686795 65*100*10 828 686875 150*170*15
162 681265 22*35*7 385 686308 40*58*11 607 686838 65*110*12 829 688016 150*190*12
163 681915 22*38*7 386 686413 40*62*7 608 686842 65*120*12 830 688025 150*175*10
164 680668 22*40*10 387 686398 40*70*10 609 686998 65*105*10 831 680136 153*175*13
165 680941 22*40*7 388 686537 40*60*10 610 688002 65*140*12 832 680283 154*175*12
166 680690 22*42*11 389 686550 40*72*8 611 688019 65*85*8 833 686311 155*180*15
167 686265 22*52*8 390 686569 40*68*12 612 688062 65*105*12 834 686504 155*180*12
168 686296 22*36*7 391 686582 40*65*8 613 680636 68*85*10 835 680308 160*200*15
169 686356 22*36*6 392 686583 40*68*10 614 686269 68*90*10 836 680247 160*185*10
170 686389 22*32*7 393 686584 40*68*8 615 686781 68*90*12 837 680660 160*200*16
171 686572 22*42*10 394 686585 40*70*8 616 686793 68*100*10 838 686240 160*185*12
172 686573 22*45*10 395 686586 40*80*12 617 680032 70*90*10 839 682027 160*190*15
173 686643 22*28*4 396 686692 40*75*10 618 680440 70*88*12 840 686687 160*185*13
174 686697 22*50*5 397 686698 40*50*5 619 680426 70*90*12 841 686827 160*190*16
175 686911 22*35*8 398 686718 40*58*7 620 680071 70*95*12 842 686885 160*200*12
176 686950 22*40*8 399 686767 40*72*7 621 680607 70*95*10 843 686632 165*190*13
177 686968 22*38*10 400 686768 40*72*10 622 680026 70*100*12 844 686689 165*190*15
178 686359 23*36*13 401 686772 40*80*7 623 686217 70*125*12 845 686209 170*200*8,5
179 680629 24*47*10 402 686803 40*60*7 624 686249 70*150*10 846 681929 170*190*8,5
180 681954 24*40*8 403 686813 40*68*7 625 686237 70*100*10 847 680428 170*200*15
181 680723 24*38*10 404 686976 40*68*6 626 686289 70*90*8 848 680309 170*200*16
182 686276 24*34*7 405 680019 42*53*7,5 627 686475 70*82*7 849 686505 170*200*12
183 686476 24*46*10 406 681860 42*75*12 628 686521 70*120*12 850 686673 170*195*8
184 686694 24*37*7 407 680654 42*60*12 629 686527 70*120*10 851 686884 175*200*15
185 681804 25*35*6 408 680619 42*52*10 630 686564 70*92*10 852 680443 180*220*18
186 681813 25*40*8 409 681743 42*60*7 631 686713 70*110*12 853 680067 180*210*15
187 681756 25*50*10 410 682020 42*53*7,5 632 686773 70*85*8 854 680240 180*220*15
188 680040 25*40*7 411 682004 42*56*9 633 686774 70*85*10 855 686219 180*200*13
189 680615 25*32*7 412 680010 42*55*7 634 686836 70*110*8 856 686221 185*210*10
190 680709 25*45*7 413 680018 42*56*9 635 686837 70*110*10 857 686406 185*205*10
191 682003 25*38*6 414 680011 42*56*7 636 686840 70*115*13 858 686887 185*210*15
192 681796 25*40*10 415 682033 42*60*9 637 686846 70*130*12 859 680624 190*220*15
193 681757 25*45*10 416 680432 42*62*10 638 686855 70*110*13 860 686462 190*220*18
194 680641 25*52*7 417 686299 42*52*8 639 688058 70*80*8 861 686500 190*240*15
195 681152 25*47*10 418 686428 42*55*8 640 680316 72*94*12 862 68688 190*230*15
196 686251 25*62*10 419 686335 42*62*8 641 686229 72*100*10 863 686747 190*225*16
197 680969 25*47*7 420 686551 42*65*10 642 686851 72*140*12 864 686233 200*230*15
198 680673 25*35*5 421 686587 42*60*8 643 680317 74,65*94*12 865 686711 200*240*15
199 686266 25*52*8 422 686588 42*65*12 644 681969 75*100*13 866 686158 210*240*15
20 688587 25*52*7 423 686766 42*72*12 645 680122 75*110*12 867 686648 210*250*15
201 680276 25*35*7 424 686807 42*62*12 646 682157 75*100*12 868 680055 220*250*15
202 686267 25*42*7 425 686755 42*65*8 647 680596 75*110*10 869 686382 220*235*16
203 686284 25*42*10 426 686756 42*58*8 648 680027 75*95*12 870 686735 230*260*15
204 686313 25*37*8 427 686341 43*54*7 649 681476 75*115*12 871 686333 240*270*15
205 686408 25*52*10 428 686822 43*63*8 650 686307 75*100*10 872 686832 250*280*15
206 686420 25*52*12 429 686111 44*60*7 651 686340 75*90*12 873 686211 260*300*20
207 686421 25*38*8 430 681861 45*80*10 652 686366 75*95*10 874 686780 260*290*15
208 686709 25*62*7 431 680118 45*72*8 653 686495 75*95*8 875 686893 270*310*15
209 686461 25*38*7 432 681826 45*72*12 654 686498 75*105*12 876 686456 280*320*20
210 686354 25*48*8 433 680472 45*70*12 655 686512 75*100*7 877 686828 290*330*20
211 686466 25*60*7 434 681264 45*65*12 656 686737 75*120*12 878 688008 290*330*18
212 686534 25*45*8 435 680054 45*68*12 657 686777 75*90*8 879 686670 300*340*20
213 686663 25*50*8 436 680110 45*60*8 658 686778 75*90*10 880 686941 340*380*20
214 686721 25*45*12 437 680613 45*55*7 659 686829 75*130*12 881 688059 380*420*20
215 686809 25*62*8 438 680520 45*62*9 660 686854 75*110*13 882 686661 400*440*20
216 686751 25*37*7 439 680364 45*62*8 661 686760 75*105*10 883 686891 420*480*20
217 686761 25*36*7 440 680425 45*60*10 662 688066 75*85*6 884 688031 420*460*20
218 686908 25*47*8 441 680235 45*65*8 663 686216 78*110*12 885 686764 450*500*22
219 686949 25*77*9 442 680259 45*62*12 664 686900 78*100*10 886 686690 460*500*20
220 680525 26*34*4,5/8 443 680116 45*65*10 665 680241 80*110*12 887 686892 540*590*22
221 686683 26*60*8 444 680924 45*72*10 666 680030 80*105*12 888 686894 560*610*20
22 686695 26*37*7 445 681774 45*70*10 667 680244 80*110*10 889 686662 600*650*20
223 680157 27*42*7 446 682354 45*58*7 668 681766 80*100*12 890 688037 600*640*20
224 681855 27*43*9 Pozor: ID*OD*H pomeni notranji premer*zunanji premer*višina
