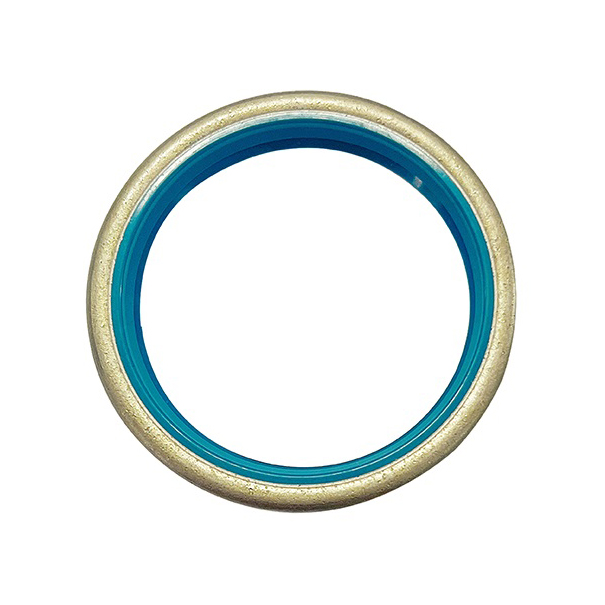

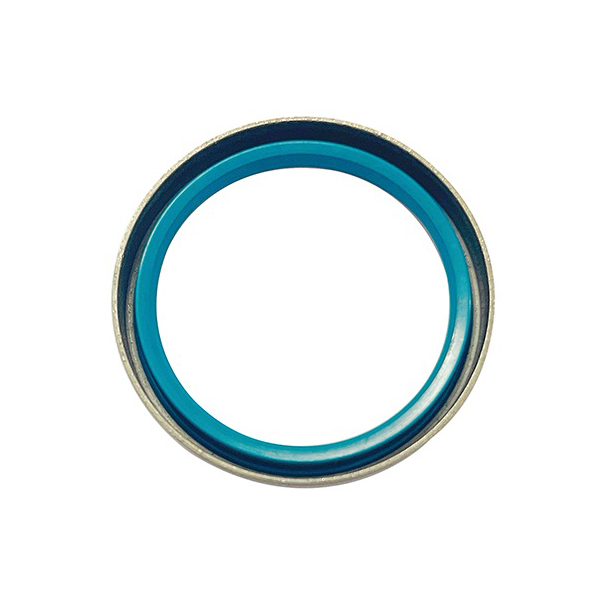

SB tip skeletna oljna tesnila z enojnim ustjem in železnim ohišjem

Njegova glavna funkcija je preprečevanje uhajanja mazalnega olja, tekočine ali maziva iz opreme in hkrati preprečevanje vstopanja zunanjega prahu, umazanije ali vlage v notranjost opreme.
Sodi med rotacijske oljne tesnilke, ki se uporabljajo za tesnjenje v oljnih in brezprašnih okoljih, z odpornostjo na tlak 0,03 MPa, 0,3 kgf/m²ali manj. Glede na različno uporabo medijev, tlaka in temperature izberite različen material. Običajni materiali vključujejo NBR SB tip okostnih oljnih tesnil, Viton SB tip okostnih oljnih tesnil, silikonska guma SB tip okostnih oljnih tesnil in tako naprej. Uporabljajo se predvsem v: oljnih tesnilih za električna orodja, oljnih tesnilih za motorje, oljnih tesnilih za reduktorje, oljnih tesnilih za menjalnike, oljnih tesnilih za motorje, oljnih tesnilih za industrijske robote, oljnih tesnilih za proizvodnjo vetrne energije in drugih vrstah ležajnih tesnil.

1. Okostje:iz kovinskega materiala, običajno železne lupine, zagotavlja podporo in ohranja obliko oljnega tesnila.
2. Tesnilna ustnica:izdelan predvsem iz elastičnega materiala, kot so guma, Viton itd. Je tesno pritrjen na gred ali druge vrtljive dele, da zagotovi tesnjenje.
3. Vzmet:Vgrajena vzmet je običajno izdelana iz nerjavečega jekla, ki izboljša tesnjenje z ustreznim pritiskom, da se tesnilni rob tesno prilega gredi.

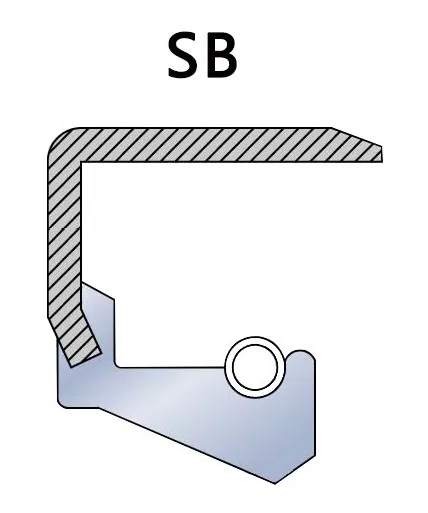

Skeletno oljno tesnilo tipa SB
