batna dozirna črpalka

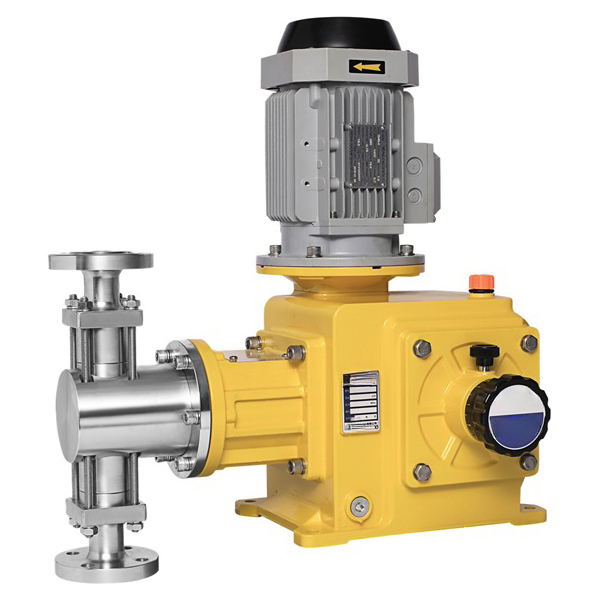

plunžna dozirna črpalka z motorjem, ki poganja par čelnih zobnikov

Batna dozirna črpalka je vrsta volumetrične črpalke z nastavljivo pretokom in visoko natančnostjo. Za pogon prelivnega dela uporablja bat, ki lahko natančno nadzira količino dovajanega medija.

Pišite nam
Opis

Načelo delovanja batne dozirne črpalke je, da motor poganja čelno zobnik, nato pa prek nastavljivega ekscentričnega mehanizma poganja povezovalno palico, da bat izvaja vzajemno gibanje. Prostornina komore hidravličnega dela se spreminja z vzajemnim gibanjem bata, zaporni ventili na vstopu in izstopu pa se izmenično odpirajo in zapirajo, da se zagotovi natančno sesanje in izpust sredstva.

Tlačna črpalka s potisnim batom Tehnični parametri:

  • Največji pretok enojne glave: 1620 L/H
  • Območje tlaka: do 50 MPa
  • Standardna konfiguracija: nerjaveče jeklo 304 ali 316, napajanje 380 V, 50 Hz
  • Izbirna konfiguracija: 316L, 904, 2205, TA, Hastelloy C in drugi posebni materiali, frekvenca motorja / protieksplozijska zaščita, posebne možnosti napetosti / frekvence

Značilnosti delovanja batne dozirne črpalke:

  1. Visoka uporabnost in visoka natančnost: hidravlični konec, ki ga poganja bat, se prilagaja širokim zahtevam glede pretoka in tlaka, še posebej primeren za visoko natančnost merjenja. Premer bata je od φ6 do 200 mm, kar omogoča prilagodljivo izbiro. Preprosta zasnova, enostavno vzdrževanje, dobra učinkovitost za dolgotrajno uporabo.
  2. Zanesljiva tesnjenje: opremljen z visoko natančnimi vstopnimi in izstopnimi kontrolnimi ventili za močno tesnjenje in visoko odpornost proti tlaku. Skupina ventilov je izdelana iz visokokakovostnih, korozijsko odpornih materialov za dolgo življenjsko dobo.
  3. Obrabljivi deli in redno vzdrževanje: Bat in tesnilo gredi so obrabljivi deli, ki zahtevajo redno preverjanje/prilagajanje prednapetosti tesnila. Redno vzdrževanje zmanjšuje tveganje za puščanje.
  4. Prilagojene lastnosti: Lahko se prilagodi posebnim delovnim pogojem, kot so visoka/nizka temperatura, visoka viskoznost, visoka vsebnost trdnih snovi, posebna sredstva. Nadzor temperature zagotavlja delovanje črpalke.
  5. Vzporedna uporaba in proporcionalna funkcija črpalke: več glav za večji pretok, zmanjšanje pulza ali proporcionalno črpanje različnih medijev. Večja prilagodljivost in fleksibilnost za kompleksne aplikacije.
  6. Avtomatsko krmiljenje: Opremljeno s krmilnikom hodov za nastavljiv delovni status in avtomatizacijo. Uporabno za avtomatizirane proizvodne linije, zmanjšanje stroškov dela in izboljšanje učinkovitosti.

Prednosti merilne črpalke z batom:

  1. Natančnost in stabilnost: integriran nastavljiv ekscentrični mehanizem, neskončno nastavljiv hod (0–100 %), stabilnost in linearna natančnost do ±1 %.
  2. Trajnost in dolga življenjska doba: popolnoma keramični ali brizgani keramični bat, visoka trdota, odpornost proti koroziji, odlična površina za daljšo življenjsko dobo, zlasti v agresivnih medijih.
  3. Nizki stroški vzdrževanja: zasnova tesnila s keramičnim batom za vrhunsko samotesnjenje, manj vzdrževanja, nižji stroški, boljša za visok tlak, temperaturo in korozivna okolja.
  4. Različne možnosti skupin ventilov: več visoko natančnih povratnih ventilov (kroglični, zloženi, kotni), ventilski sedež, ki se lahko uporablja na obeh straneh za nižje stroške in lažje vzdrževanje.
  5. Prilagojeno nadzorovanje temperature: Hidravlični konec se lahko prilagodi za ogrevanje, hlajenje ali izolacijo, da se razširi prilagodljivost temperature.

Uporaba batne dozirne črpalke:

Merilna črpalka z batom se zaradi svoje visoke natančnosti, visokega tlaka, visoke trajnosti in dobre tesnilne zmogljivosti široko uporablja v mnogih industrijah. Zmore obdelovati različne visokotlačne, visoko- in nizkotemperaturne, visoko viskozne in visoko trdne medije, zato ima široko paleto uporab v kemični, naftni in plinski, električni, farmacevtski, metalurški, papirniški in drugih industrijah.
