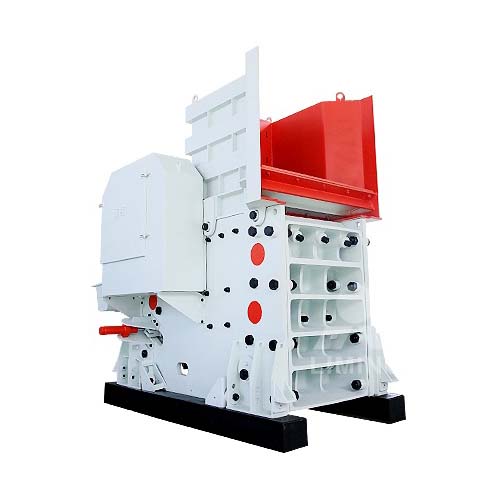

cx čeljustni drobilnik

cx čeljustni drobilnik za trde in zelo abrazivne različne rude

Čeljustni drobilnik CX je drobilna oprema, zasnovana za trde in zelo abrazivne rude in kamnine, ki se široko uporablja v mnogih industrijskih področjih, kot so metalurgija, rudarstvo, kemična industrija, cementarna industrija in tako dalje.

Pišite nam
Opis

Pregled CX čeljustnega drobilnika

Čeljustni drobilnik CX lahko učinkovito opravlja grobo in srednje drobljenje ter je primeren za obdelavo širokega spektra materialov s tlačno trdnostjo do300 MPa. Zaradi napredne zasnove in visokih standardov kakovosti proizvodnje je drobilnik serije CX postal eden najbolj priljubljenih drobilnih strojev na trgu.

Značilnosti CX čeljustnega drobilnika

  1. Optimizirana struktura drobilne komore:Z večkratno optimizacijo konstrukcije je bila povečana velikost drobilne komore drobilnika CX, z velikim hodom in strmim naklonom kolenskega plošča, kar poveča spodnji hod drobilne komore, poveča zmogljivost pretoka materiala in znatno izboljša učinkovitost drobljenja.
  2. Odstranljiv, nezvarjen okvir:Okvirna struktura je ločena in privita z vijaki namesto varjena, kar preprečuje koncentracijo napetosti, ki nastane med varjenjem, struktura pa je bolj kompaktna in trdna, kar zagotavlja dolgoročno stabilno delovanje opreme.
  3. Naprava za nastavitev dvojnega klina:Naprava za nastavitev izpustne odprtine klina podpira mehansko ali hidravlično nastavitev, ki omogoča hitro in natančno nastavitev velikosti izpustne odprtine, poenostavi delovanje in izboljša učinkovitost proizvodnje.
  4. Elastični blažilnik udarcev:Z uporabo elastičnega omejevalnega bloka in gumijastega blažilnika učinkovito absorbira največjo obremenitev vibracij, zmanjša udarce med drobilnikom in temeljem, zmanjša utrujenostno poškodovanje temelja in hkrati podaljša življenjsko dobo opreme.
  5. Integrirana podlaga motorja:Osnova motorja je integrirana v ohišje drobilnika, kar prihrani prostor za namestitev; sistem napenjanja jermena s šarnirnim zapiranjem omogoča stabilnejši prenos moči in lažje nastavljanje.
  6. Visokokakovostni materiali in natančna obdelava:Ključni sestavni deli, kot so sprednja stena, zadnja stena, premično telo čeljusti in ohišje ležaja, so izdelani iz legiranega litega jekla, glavni gred pa je izdelan iz kovanega materiala, ki je odporen na visoke udarne obremenitve, kar izboljša trajnost opreme. Glavni deli so natančno obdelani, da se zagotovi visoka natančnost in dolga življenjska doba.

Načelo delovanja CX čeljustnega drobilnika

Temelji na tradicionalni zasnovi čeljustnega drobilnika. Elektromotor poganja jermenico prek jermena SPC, kar povzroči vrtenje ekscentričnega greda, ki nato poganja premično čeljustno telo, da se premika naprej in nazaj ter gor in dol. Ko se premična čeljustna plošča približa fiksni čeljustni plošči, se volumen drobilne komore zmanjša, material pa se stisne ali razdeli, da se zaključi proces drobljenja. Ko se premična čeljustna plošča oddalji od fiksne čeljustne plošče, se volumen drobilne komore poveča in zdrobljen material se izprazni skozi izpustno odprtino. Na ta način drobilnik omogoča neprekinjeno drobljenje in izpraznjevanje materialov, da se zaključi postopek drobljenja.

Z optimizacijo zasnove drobilne komore in povečanjem hodom se poveča pretok materiala in znatno izboljša učinkovitost drobljenja. Dvojna klina za nastavitev omogoča lažje in hitrejše nastavljanje izpustne odprtine, pri čemer lahko glede na dejanske potrebe izberete mehansko ali hidravlično metodo nastavitve, kar je priročno za delovanje in vzdrževanje.

Področja uporabe CX čeljustnega drobilnika

  • Metalurška industrija:Uporablja se za taljenje surovin in drobljenje rude, primeren je za primarno drobljenje trdih rud, kot so železna ruda, bakrova ruda in podobno.
  • Rudarska industrija:Uporablja se za grobo drobljenje in srednje drobljenje rud in je ena od ključnih naprav v rudarstvu.
  • Kemična industrija:Čeljustni drobilnik CX se lahko uporablja za drobljenje različnih kemičnih rud in žlindre v procesu predobdelave kemičnih surovin.
  • Cementna industrija:Drobljenje apnenca, kvarcita in drugih surovin, potrebnih za proizvodnjo cementa.
  • Gradbeništvo:Pri proizvodnji gradbenih materialov lahko drobilnik CX obdeluje pesek, gramoz, drobljen kamen in številne druge gradbene materiale.
  • Ognjevzdržna in keramična industrija:Uporablja se za drobljenje ognjevzdržnih materialov, keramičnih surovin itd., da se zagotovi, da surovine izpolnjujejo proizvodne zahteve.

Prednosti CX čeljustne drobilke

  1. Visoko učinkovito drobljenje:Optimizirana struktura drobilne komore in zasnova z velikim hodom znatno izboljšata učinkovitost drobljenja.
  2. Visoka vzdržljivost:Uporaba visokotrdnega legiranega litega jekla in kovanih materialov omogoča učinkovito odpornost proti visokim udarnim obremenitvam, kar podaljšuje življenjsko dobo opreme.
  3. Udobno vzdrževanje:Preprosta zasnova, enostavno upravljanje in opremljenost z učinkovito napravo za nastavitev odprtine za izpust omogočajo lažje vzdrževanje opreme.
  4. Prihranek prostora in stroškov:Integrirana zasnova motorne podlage prihrani prostor za namestitev in zmanjša stroške namestitve in vzdrževanja.
Tehnični parametri
cx čeljustni drobilnik za trde in zelo abrazivne različne rude
Model Odprtina za dovajanje Največja velikost dovajanja Območje odprtine za izpust Zmogljivost (ton/h) Hitrost vrtenja gredi Moč motorja Dimenzije (DxŠxV)
CX80 520 x 800 mm 420 60 do 150 mm 80 do 290 350 75 kW 2650 x 1540 x 1780 mm
CX100 760 x 1000 mm 630 70 do 175 mm 130 do 420 260 110 kW 3700 x 2440 x 2520 mm
CX110 850 x 1100 mm 720 80 do 200 mm 160 do 550 230 160 3800 x 2450 x 2550 mm
CX125 950 x 1250 mm 800 100 do 250 mm 230 do 760 220 160 4100 x 2750 x 2780 mm
CX145 1100 x 1450 mm 920 125–275 mm 320–950 220 200 kW 4400 x 3060 x 3210 mm
CX160 1200 x 1600 mm 1020 150 do 300 mm 410 do 1150 220 250 kW 5700 x 3650 x 3550 mm
CX200 1500 x 2000 mm 1200 175 do 300 mm 610 do 1510 200 400 kW 6500 x 3990 x 4260 mm
