vrtalna naprava za rudna nahajališča in inženirske namene

jedrna vrtalna naprava za rudna nahajališča in inženirske namene

Vrtalna naprava za jedro je specializirana naprava za raziskovanje rudnin in inženiring. Učinkovito pridobiva podzemne jedrne vzorce in zagotavlja zanesljive podatke za analizo in oceno virov. Oprema ima kompaktno strukturo, enostavno upravljanje in je primerna za različne geološke okolje.

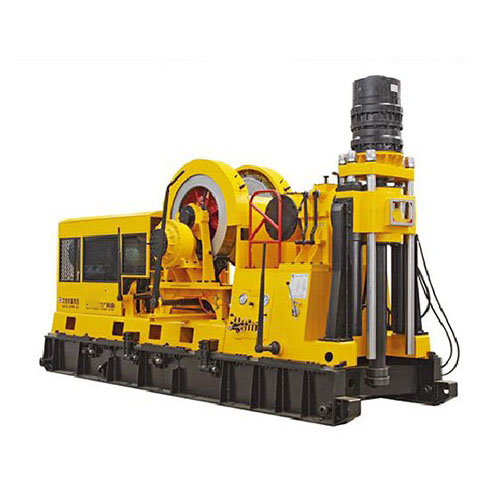

vrtalna naprava za jedro

vrtalna naprava za jedro je visoko učinkovita naprava za globoko vrtanje, ki za odvzem vzorcev kamnin uporablja predvsem diamantne ali karbidne svedre. Ta oprema je posebej zasnovana za raziskovanje podzemnih rudnih virov, razvoj energije in geološke raziskave, kar omogoča visokokakovosten odvzem vzorcev jedra v različnih kompleksnih geoloških pogojih.

Značilnosti vrtalne naprave za jedro

Naprava se ponaša z močno zmogljivostjo in visokim navorom, z širokim razponom nastavljivih hitrosti vrtanja, da izpolnjuje zahteve različnih globin in geoloških plasti.

Njena stranska vitla, občutljivi in zanesljivi dvigalni in zavorni sistemi ter vodna zavora zagotavljajo varno delovanje.

Vrtalna naprava je enostavna za upravljanje in vzdrževanje, kar zagotavlja tako delovno učinkovitost kot varnost osebja.

Področja uporabe vrtalne naprave

Vrtalne naprave za jedro se pogosto uporabljajo v geoloških raziskavah, raziskovanju rudnin, iskanju premoga, hidrogeoloških študijah, gradnji vodnjakov, razvoju plitvih naftnih in plinskih polj, raziskovanju geotermalnih vrtin ter projektih prezračevanja in odvodnjavanja rudnikov.

Primerne so tudi za gradnjo temeljnih pilotov velikega premera in različne inženirske vrtalne naloge.

vrtalna naprava za rudna nahajališča in inženirske namene
Model		BXY-9
BXY-9 Osnovni parametri
Globina vrtanja		3200 m (standardna vrtalna palica Φ73 mm)
		2600 m (standardna vrtalna palica Φ89 mm)
		4200 m (NQ vrtalna palica)
		3200 m (HQ vrtalna palica)
Kot vrtenja rotacijske glave		0 do 360 stopinj
Dimenzije (D x Š x V)		5730 x 2040 x 3400 mm (z motorjem)
Dimenzije (D x Š x V)		6088 x 2040 x 3400 mm (z dizelskim motorjem)
Teža naprave		17000 kg (z motorjem)
Teža naprave		17600 kg (z dizelskim motorjem)
2. Vrtljiva glava (z 160 kW, 1480 r/min pogonsko enoto)
Hitrost vretena	Nizka hitrost naprej	82, 119, 170, 234, 333 r/min
	Visoka hitrost naprej	240, 338, 484, 683, 949 r/min
	Nizka hitrost vzvratnega gibanja	29 r/min
	Visoka hitrost vzvratne vožnje	84 r/min
Hod vretena		1200
Največja dvigalna sila vretena		643 kN
Največji pritisk vretena		339 kN
Največji navor vretena		18610 N·m
Premer skozi vreza vretena		118
3. Dvigalo (z 160 kW, 1480 r/min pogonsko enoto)
Največja nosilnost enega vrvnega dvigala (tretji sloj)		165 kN
Hitrost dviga (tretji sloj)		0,84, 1,21, 1,74, 2,45, 3,40 m/s
Premer žične vrvi		26
Kapaciteta bobna		400 m
4. Naprava za premikanje opreme
Hod valja za premikanje		800 mm
5. Hidravlični sistem
Delovni tlak sistema		16
Proizvodnja olja v zobniški črpalki		50+25 ml/r
6. Moč naprave
Model	Y2-315L1-4 Motor		YC6M265L-D20 dizelski motor
Moč	160 kW		170 kW
Hitrost	1480 r/min		1500 r/min
BXY-9B Osnovni parametri
Globina vrtanja		3400 m (standardna vrtalna palica Φ73 mm)
		2800 m (standardna vrtalna palica Φ89 mm)
		4200 m (NQ vrtalna palica)
		3200 m (HQ vrtalna palica)
Dimenzije (D x Š x V)		7005 x 2040 x 3400 mm (z motorjem)
Dimenzije (D x Š x V)		7362 x 2040 x 3400 mm (z dizelskim motorjem)
Teža vrtalne naprave		19900 kg (z motorjem)
Teža vrtalne naprave		20500 kg (z dizelskim motorjem)
2. Vreteno (z 160 kW, 1480 r/min pogonsko enoto)
Hitrost vretena	Nizka hitrost naprej	82, 119, 170, 234, 333 r/min
	Naprej Visoka hitrost	240, 338, 484, 683, 949 r/min
	Nizka hitrost vzvratnega gibanja	29 r/min
	Visoka hitrost vzvratne vožnje	84 r/min
Hod vretena		950
Največja dvigalna sila vretena		643 kN
Največji pritisk vretena		339 kN
Največji navor vretena		18610 N·m
Največji navor vretena v nasprotni smeri		52024 N·m
Premer skozi vrezel vretena		118
3. Vrtljiva miza (z 160 kW, 1480 r/min pogonsko enoto)
Hitrost vrtljive mize	Nizka hitrost naprej	28, 41, 58, 80, 114 r/min
	Visoka hitrost naprej	82, 116, 166, 234, 326 r/min
	Nizka hitrost vzvratnega gibanja	10 r/min
	Visoka hitrost vzvratne vožnje	28 r/min
Največja statična obremenitev vrtljive mize		1335 kN
Največja dinamična obremenitev vrtljive mize		720 kN
Največji navor vrtljive mize		54155 N·m
Največji povratni navor vrtljive mize		151390 N·m
Premer skozi luknjo vrtljive mize		494
4. Dvigalo (z 160 kW, 1480 r/min pogonsko enoto)
Največja nosilnost enega vrvnega dvigala (tretji sloj)		165 kN
Hitrost dvigovanja (tretji sloj)		0,84, 1,21, 1,74, 2,45, 3,40 m/s
Premer žične vrvi		26
Zmogljivost bobna		400 m
5. Naprava za premikanje opreme
Hod valja za premikanje		800
6. Hidravlični sistem
Delovni tlak sistema		16
Prostornina zobniške oljne črpalke		50+25 ml/r
7. Moč naprave
Model	Y2-315L1-4 Motor		YC6M265L-D20 dizelski motor
Moč	160		170 kW
Hitrost	1480 r/min		1500 r/min
